Dana 20 (1963-1979)

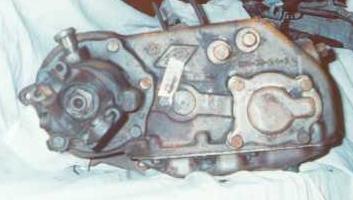

Кликните для увеличенияDana 20 - это еще одна part-time раздаточная коробка компании Spicer с чугунным корпусом, которая впервые появилась в 1963 году на полноразмерных автомобилях Jeep с ручной коробкой передач. Они также использовались в автомобилях Jeepster Commando. В 1972 году Модель 20 заменила Модель 18 на автомобилях Jeep CJ (за исключением автомобилей Jeep CJ-7, выпуска 76-79 годов, которые комплектовались раздаточными коробками Quadra-Traс) и ставилась на них вплоть до 1979 года. У нее центрально-расположенный выходной вал привода заднего моста и отношение пониженной передачи - 2,03:1. Версии этой раздаточной коробки также ставились на автомобили Chevy компании GM в 70-х годах, на ранних Ford Bronco и некоторых моделях IHC Scout. Возможно использование шестерен пониженной передачи от версии для Ford Bronco (они имели отношение 2,46:1), чтобы модернизировать коробку автомобиля Jeep. Так как Модель 20 - это вариант Модели 18, можно использовать детали и шестерни Модели 18 в Модели 20.

Dana 20 - прочное устройство для своих размеров и использует промежуточный вал диаметром 1,25 дюйма, как на поздних моделях Модели 18. Количество зубьев на входном валу - 6 или 10. В целом, раздаточные коробки взаимоменяемы с Моделью 18, конечно помня о другом расположении заднего выходного вала. И Модель 18 и Модель 20 имеют так называемую "Техасскую" конфигурацию расположения болтов на фланце соединения с коробкой передач - если Вы посмотрите на фланец, Вы поймете, почему это именно так называется.

Вес -  40 кг

Дополнительные фотографии
