EGR соленоид

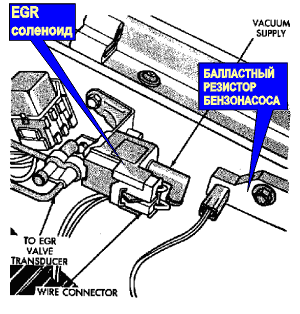

Соленоид рециркуляции отработанных газов (EGR) находится около воздушного фильтра, на левой стороне подкапотного пространства.

ECU контролирует соленоид, подавая или отключая от него "массу".

Соленоид управляет вакуумом, направляя его или в фильтр или в EGR-клапан. Когда ECU включает соленоид, подавая на него "массу", соленоид в свою очередь отсоединяет ваккум от EGR-клапана и соединяет его с атмосферой через фильтр. Кстати, необходимо следить  за чистотой этого фильтра, иначе работоспособность соленоида будет нарушена. Ситема EGR, таким образом отключается.

Соленоид включается (система EGR отключается) при следующих условиях:
холодный двигатель
двигатель в режиме холостого хода
дроссельная заслонка полностью открыта (мощностной режим)

Когда ECU отсоединяет "массу" от соленоида, соленоид направляет вакуум в EGR-клапан. Система EGR включена.
Примечание: Если разъем соленоида отсоединен - система EGR будет постоянно включена

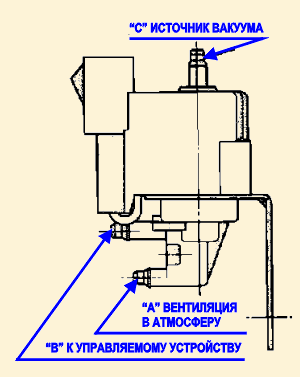

Принцип действия: Когда выключен: "B" соединен с "C", а  "A" отсоединен от "B" и "C" Когда включен: "B" соединен с "A", а  "C" отсоединен от "B" и "A"

Тестирование

1. Проверка незасоренности фильтра.
