Задние тормозные механизмы

До 90 года автомобили Jeep Cherokee оснащались тормозными барабанами диаметром 10 дюймов и шириной - 1,75 дюйма.

С 90 года - барабанами диаметром 9 дюймов и шириной 2,5 дюйма. Автомобили в период с 91 по 96 год с пакетом оснащения для буксировки (tow package) имели тормозные барабаны 10 дюймов и шириной 2,5 дюйма. После 96 года такие барабаны устанавливались лишь на автомобили, подготовленные для полиции.

Те, достаточно редкие экземпляры, что оснащались мостом Dana 44 (87-90 гг.), имели задние тормозные барабаны диаметром 10 дюймов и шириной 2,5 дюйма.

Заводские номера тормозных колодок

Годы выпуска

84-86

87-89

90

91-93

94-96

97-99

2000

2001

Dana 35
или
Chrysler 8,25

9-дюймовые
барабаны



4423 606

4723 367

4723 367AB (до 9.03)
или
5019 536AA (c 10.03)

5019 536AA

10-дюймовые
барабаны

 J8133 818



4713 365

4796 310 (комплектация для полиции)

Dana 44



82502 385





Смотри также: Тормоза. Часто-задаваемые вопросы

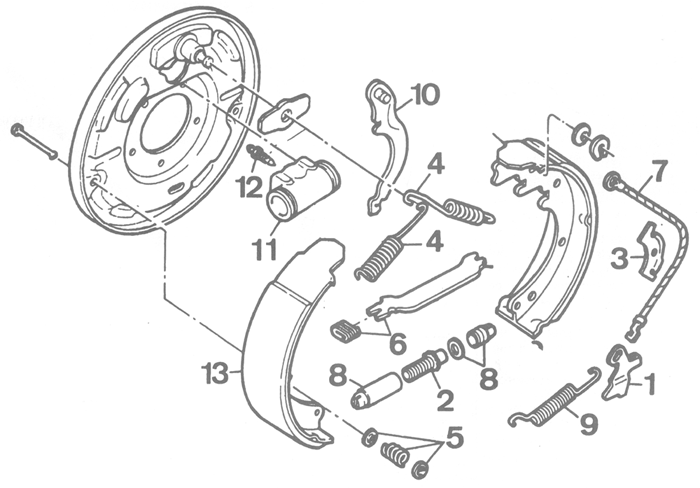

Детали тормозного механизма заднего колеса
до 90 года

Кликните для увеличения

1. рычаг устройства для автоматической регулировки зазора между колодками и барабаном;
2. храповик устройства для автоматической регулировки зазора между колодками и барабаном;
3. направляющая троса;
4. верхние стяжные пружины;
5. опорная стойка колодки;
6. разжимная планка колодок и пружина;
7. трос устройства для автоматической регулировки зазора между колодками и барабаном;
8. втулки храповика;
9. нижняя стяжная пружина;
10. рычаг ручного привода колодок;
11. рабочий цилиндр;
12. штуцер для прокачки привода тормозов;
13. тормозные колодки

Кликните для увеличения

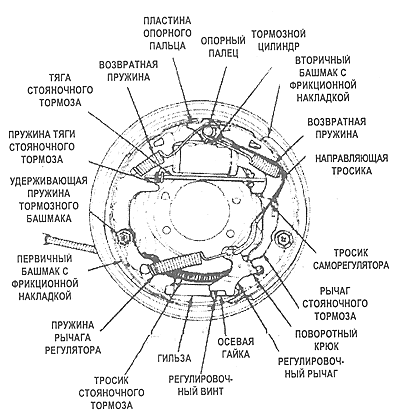

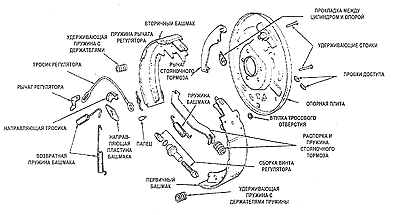

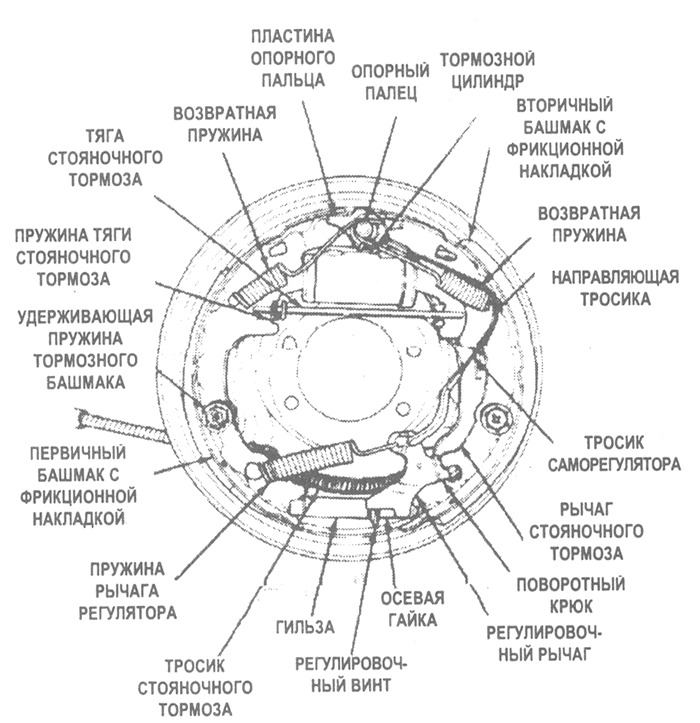

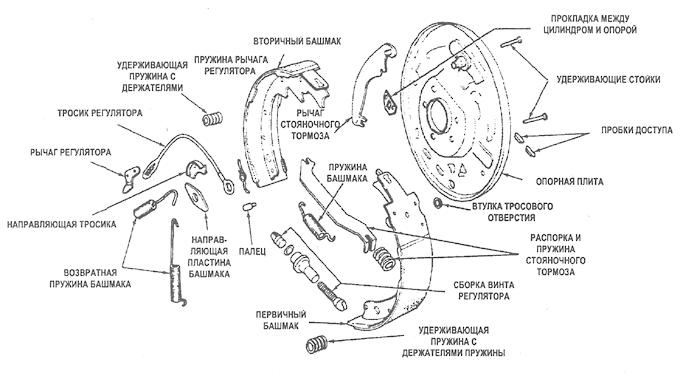

Детали тормозного механизма заднего колеса
с 90 года
