Замена и регулировка
датчика положения PARK/NEUTRAL

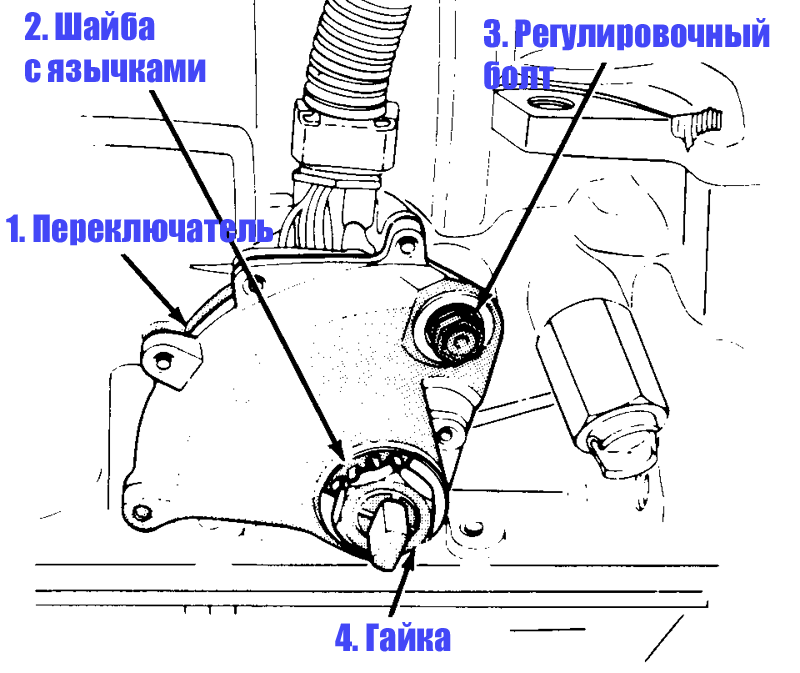

Кликните для увеличения1. Поднимите автомобиль и надежно закрепите его на подставках.

2. Вытащите штекер.

3. Подденьте вверх язычки фиксатора шайбы и снимите гайку крепления (4) переключателя (1) и шайбу с язычками (2)

4. Снимите регулировочный болт переключателя.

5. Сдвиньте переключатель с вала управления.

6. Отсоедините шток системы рычагов переключения с рычага управления на левой стороне КПП.

7. Поверните рычаг управления полностью назад, затем верните его назад через два положения в "N".

8. Установите переключатель на вал управления и установите регулировочный болт переключателя, затянув его от руки. Не затягивайте болт сильнее.

9. Установите шайбу с язычками на вал управления и установите гайку крепления переключателя. Затяните гайку, но не загибайте вниз язычки шайбы.

Кликните для увеличения10. Убедитесь, что КПП находится в положении "N" и поверните переключатель (1), пока стандартная нейтральная линия на корпусе (2) не совпадет с вертикальной канавкой на валу управления (3).

11. Затяните регулировочный болт моментом, указанным в технических данных это главы и согните язычки фиксации шайбы поверх гайки крепления.

12. Соедините штекер, соедините рычаги переключения, опустите автомобиль и проверьте работу переключателя, чтобы убедиться в том, что стартер работает только в положениях "Р" и "N". При проверке крепко затяните стояночный тормоз.
