Кондиционер.

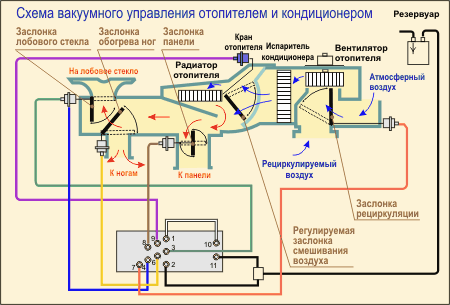

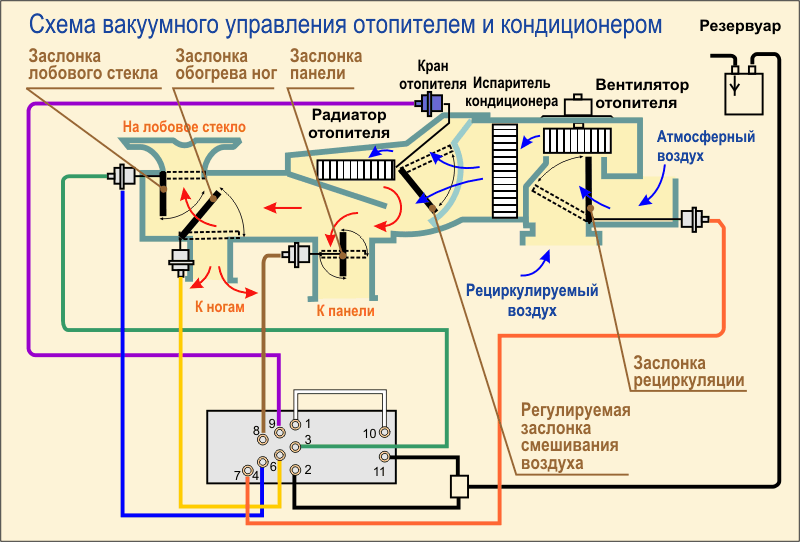

Схема управления заслонками

Кликните для увеличения

Позиция

OFF

MAX

NORM

BI-LEVEL

VENT

HEAT

Направления
потоков
воздуха

Закр.

Панель
и частично
в ноги

Панель
и частично
в ноги

Панель
и частично
в ноги и
лобовое
стекло

Панель
и частично
в ноги

В ноги и
частично
на лобовое
стекло

Лобовое
стевло и
частично
в ноги

Заслонка
рециркуляции

Рецир-
куляция

Рецир-
куляция

Атм.
воздух

Атм.
воздух

Атм.
воздух

Атм.
воздух

Атм.
воздух

Заслонка
панели

Откр.

Откр.

Откр.

Откр.

Откр.

Закр.

Закр.

Заслонка
обогрева
ног

любое

Полу-
откр.

Полу-
откр.

Откр.

Полу-
откр.

Откр.

Полу-
откр.

Заслонка
лобового
стекла

Откр.

Закр.

Закр.

Полу-
откр.

Закр.

Полу-
откр.

Откр.

Компрессор
кондиционера

Выкл.

Вкл.

Вкл.

Вкл.

Выкл.

Выкл.

Вкл.

Кран
отопителя

Закр.

Откр.(1)

Откр.(1)

Откр.(1)

Откр.(1)

Откр.(1)

Откр.(1)

(1) Кран отопителя закрывается при крайне левом положении регулятора температуры



Примечание: При включенном режиме обогрева лобового стекла компрессор кондиционера остается включенным при любом положении рычага регулировки температуры воздуха. Сделано это для того, чтобы воздух , проходя через испаритель кондиционера, отдавал лишнюю влагу (подсушивался), затем нагревался и, таким образом, более эффективно боролся с запотеванием лобового стекла.
