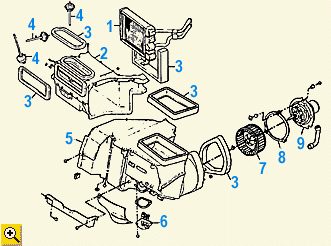

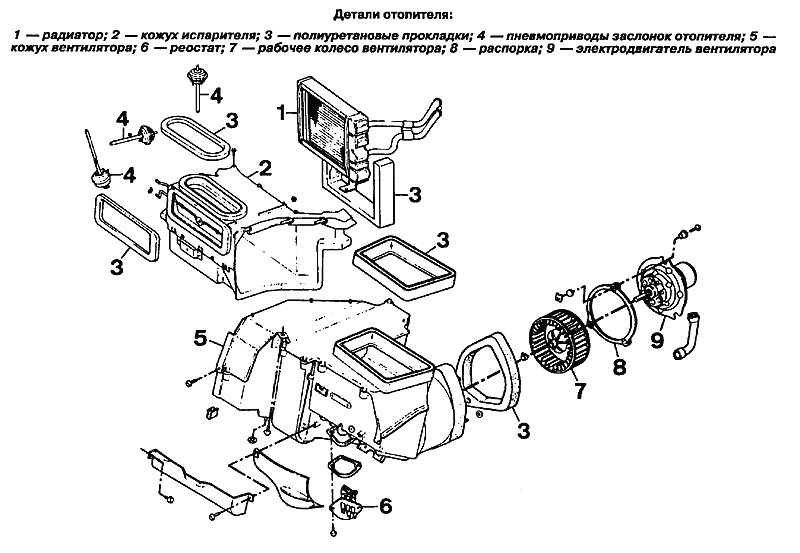

Отопитель

1 - радиатор
2 - кожух испарителя
3 - полиуретановые прокладки
4 - пневприводы заслонок отопителя
5 - кожух вентилятора
6 - реостат
7 - крыльчатка вентилятора
8 - электродвигатель вентилятора

Заводской номер радиатора отопителя

годы выпуска	87-93	94-96	97-2001
Номер детали	56000 049	4713 125	4874 045

Демонтаж

1. Разрядите кондиционер

2. Отключите массу аккумулятора

3. Слейте жидкость с системы охлаждения

4. Отсоедините разъем с электродвигателя вентилятора отопителя

5. Снимите консоль и нижнюю накладку панели приборов

6. Отсоедините трубки от термостатического расширительного клапана

Дальше...
