Демонтаж отопителя

Продолжение

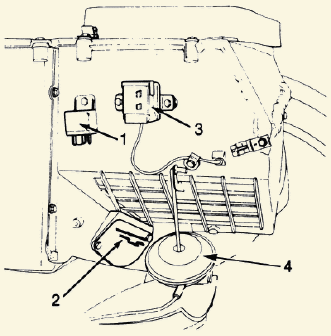

7. Отсоедините все разъемы, идущие:
к реле кондиционера (1),
резисторам электродвигателя вентилятора отопителя (2)
и термостату кондиционера (3).

Отсоедините вакуумную трубку от пневмопривода заслонки (4).

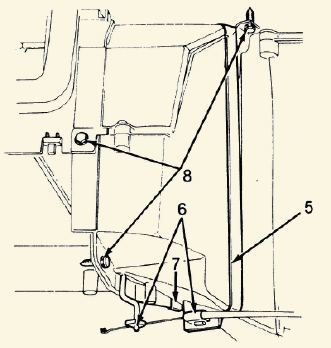

8. Разрежьте пластиковую фиксирующую ленту (5), которая соединяет корпус отопителя и корпус испарителя

9. Отсоедините трос отопителя (6)

10. Снимите Задний зажим корпуса отопителя (7)

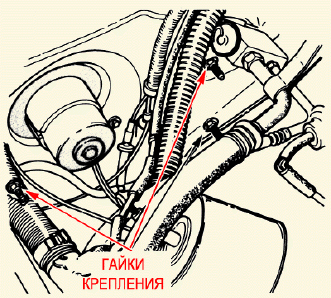

11. Отверните две гайки со стороны моторного отсека

12. Снимите трубку слива конденсата испарителя кондиционера

Кликните для увеличения

13. Снимите правую панель и правый болт панели приборов.

14. Осторожно подвиньте отопитель вправо, поверните вниз по направлению к задней части автомобиля, чтобы расцепить отопительс передней панелью. Выньте отопитель.
