Датчик положения дроссельной заслонки (TPS)

Датчик положения дроссельной заслонки расположен на корпусе дроссельной заслонки и подает на ECU сигнал до 5 Вольт о положении дроссельной заслонки. При минимальном открытии дроссельной заслонки (холостой ход) величина сигнала около 1 Вольта передается в ECU. Когда дроссельная заслонка открыта полностью, напряжение увеличивается до максимума (5 Вольт).

Двойной датчик используется на автомобилях с автоматической коробкой передач. В этом случае датчик информирует и блок управления трансмиссией о положении дроссельной заслонки.

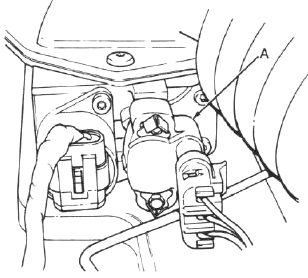

Датчик положения дроссельной заслонки (А), используемый на автомобилях с ручной коробкой

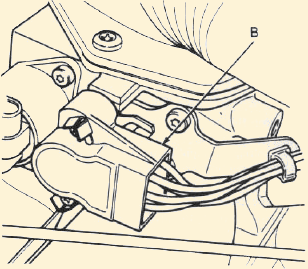

Датчик положения дроссельной заслонки (B), используемый на автомобилях с автоматической коробкой

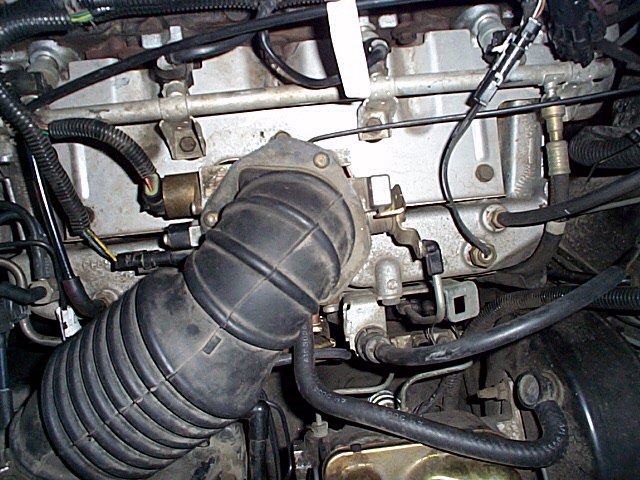

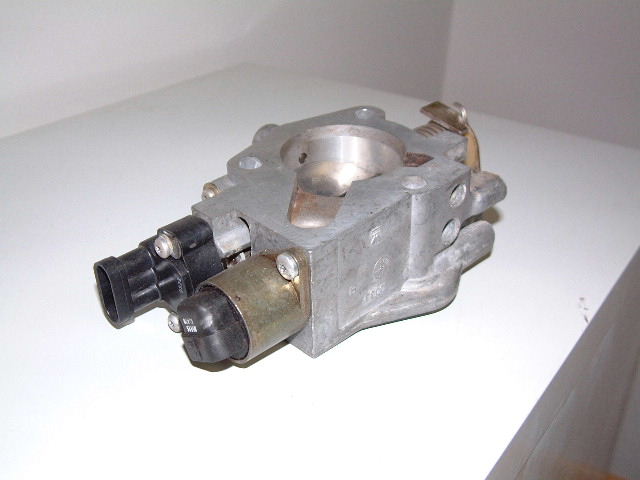

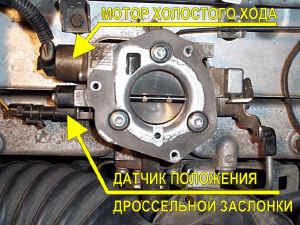

Корпус дроссельной заслонки

Кликните для увеличения Кликните для увеличения Кликните для увеличения

Тестирование

Смотри диаграмму

Регулировка

Смотри страницу Регулировка TPS
