Регулировка
датчика положения дроссельной заслонки (TPS)

Для автомобилей с автоматической коробкой:

Включить зажигание, не запуская двигатель.

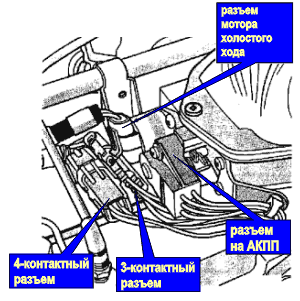

Найдите 4-контактный разъем датчика дроссельной заслонки

Подключить наконечники вольтметра сзади штепсельного разъема, не разъединяя его, между штекерами, маркированными буквами «А» и «D». При этом минусовый наконечник вольтметра должен подключаться к штекеру «D».

Снять показания вольтметра.

Затем замерить напряжение между штекерами «В» и «D» разъема датчика (при этом минусовый наконечник вольтметра должен быть по-прежнему подключен к штекеру «D»).

Разделить вторую полученную величину на первую. Частное должно быть в пределах 0,825-0,835 В (наилучшая величина 0,830 В). Если это не так, отвернуть винты крепления датчика и изменять его угловое положение до получения необходимого соотношения напряжений.

Для автомобилей с ручной коробкой:

Включить зажигание, не запуская двигатель.

Подключить наконечники вольтметра сзади штепсельного разъема, не разъединяя его, между штекерами, маркированными буквами «А» и «B». При этом минусовый наконечник вольтметра должен подключаться к штекеру «B».

Снять показания вольтметра.

Затем замерить напряжение между штекерами «C» и «B» разъема датчика (при этом минусовый наконечник вольтметра должен быть по-прежнему подключен к штекеру «B»).

Разделить вторую полученную величину на первую. Частное должно быть в пределах 0,825-0,835 В (наилучшая величина 0,830 В). Если это не так, отвернуть винты крепления датчика и изменять его угловое положение до получения необходимого соотношения напряжений.
