Вакуумный преобразователь

На рядных 6-ти цилиндровых двигателях в систему дополнительно установлен вакуумный преобразователь  - между соленоидом клапана системы EGR и самим клапаном. Когда противодавление превышает некоторое заранее установленное значение, преобразователь создает разрежение для приведения в действие клапана системы EGR.

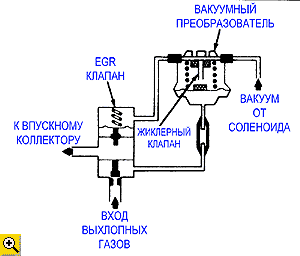

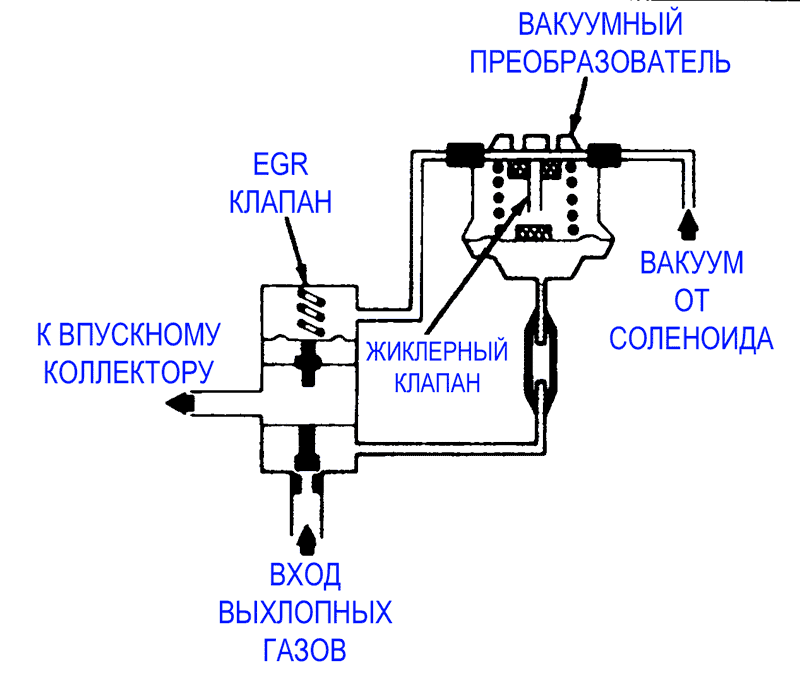

Схема включения

Кликните для увеличения

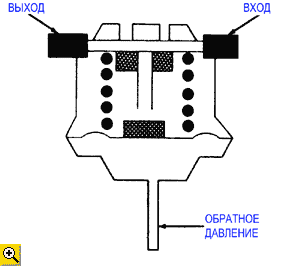

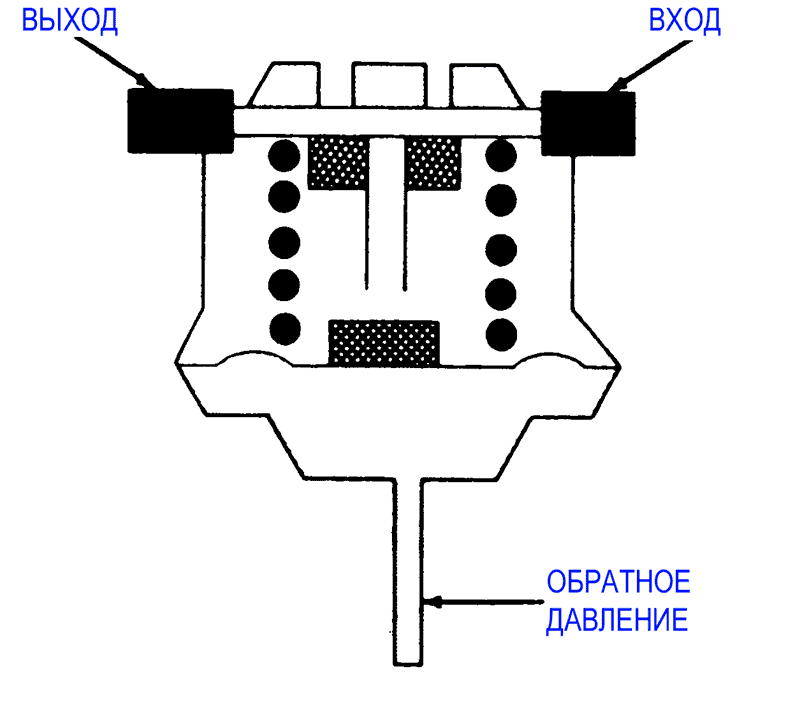

Внутреннее устройство

Кликните для увеличения

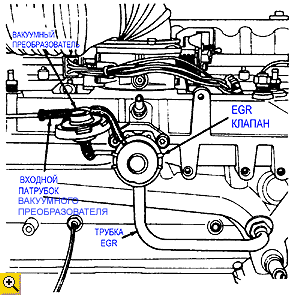

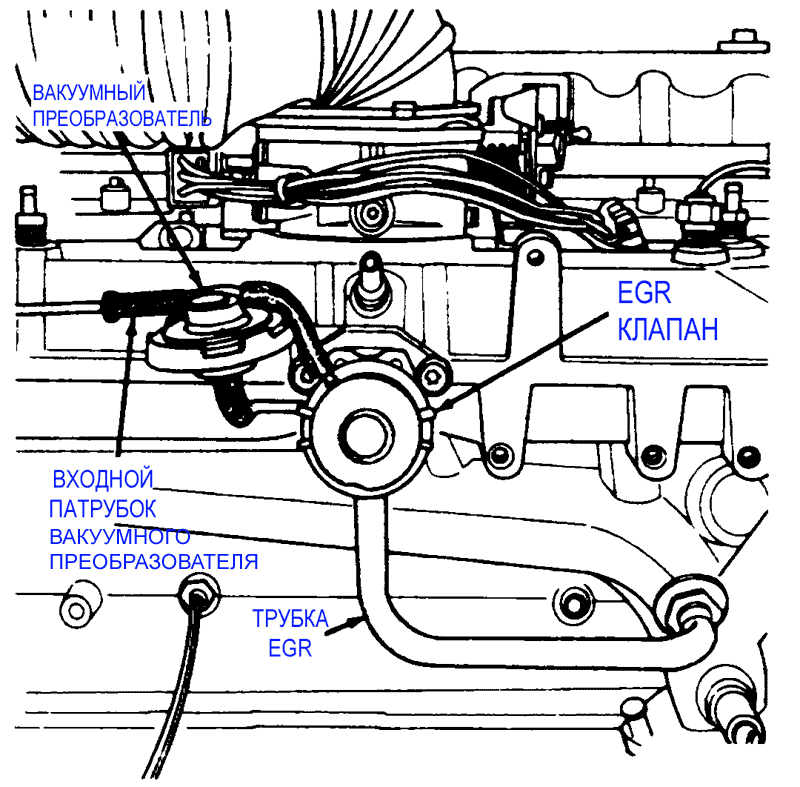

Расположение

Кликните для увеличения
