Конструкция переднего карданного
вала

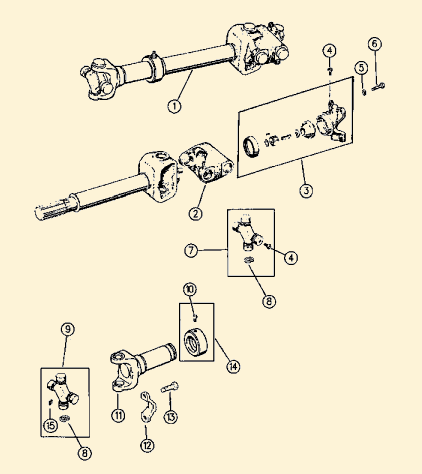

Карданный вал
с двойным карданным шарниром,
телескопический
Применяется на Cherokee c 1986 по
настоящее время,
на Grand Cherokee применялся до 1996 года
в качестве переднего карданного
вала
 |
|
1. Передний карданный вал в сборе
2. серьга
3. фланец в сборе
4. масленка
5. шайба
6. болт
7. крестовина
8. стопорные кольца
9. крестовины
10. масленка
11. вилка шарнира карданного
12. скобы крепления
13. болт
14. сальник
15. масленка
|

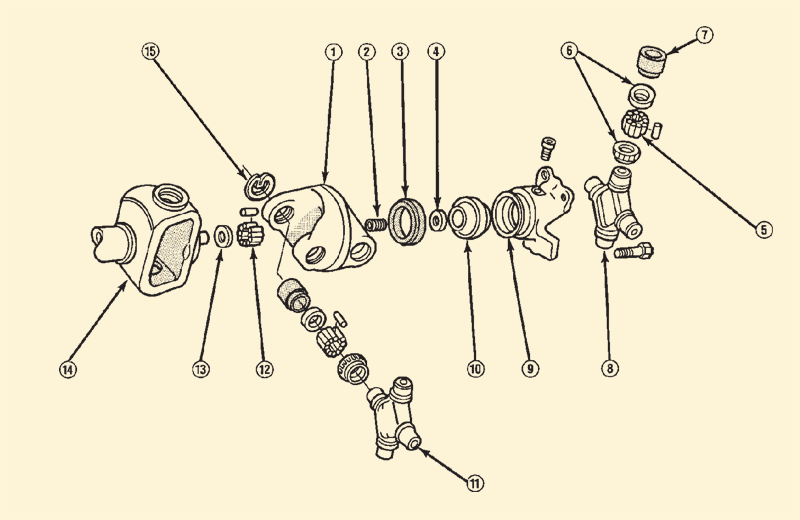

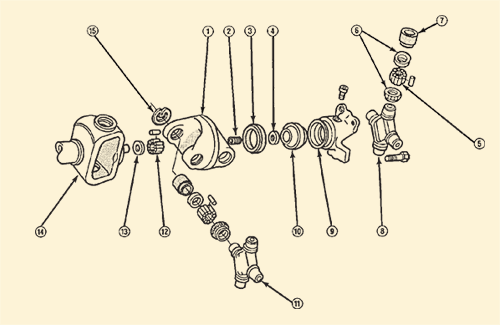

Конструкция двойного карданного шарнира
 |
|
1. Звено держателя крестовины
2. Гнездовая пружина
3. Держатель гнездового шарика
4. Упорная шайба
5. Игольчатые подшипники
6. Манжеты
7. Крышка подшипника
8. Задняя крестовина
9. Гнездовой держатель крестовины
10. Гнездовой шарик
11. передняя крестовина
12. Игольчатые подшипники
13. Упорная шайба
14. Держатель крестовины карданного вала
15. Стопорный зажим
|

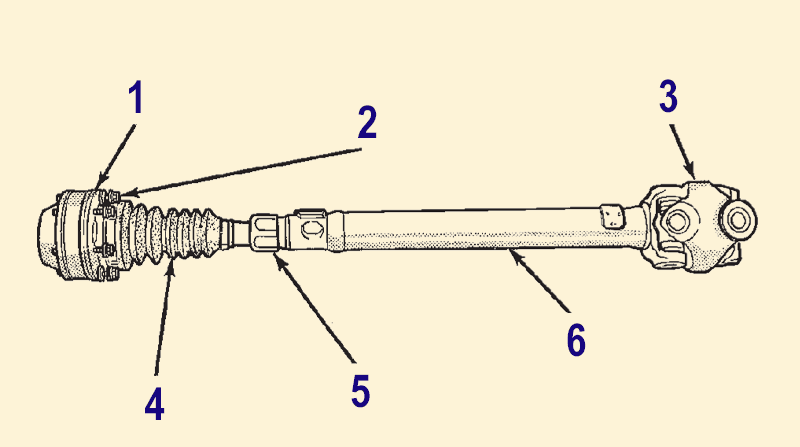

Карданный вал
с двойным карданным шарниром,
с ШРУСом,
телескопический
Применяется на Grand Cherokee c 1996 года по
настоящее время
в качестве переднего карданного
вала |
 |
|
1. ШРУС
2. болты фланца моста
3. Двойной карданный шарнир
4. Чехол
5. Контрагайка
6. Труба карданного вала |
|
