Типы карданных валов

2 основных типа карданных валов встречаются на полноприводных автомобилях:

1. Обычные валы с 2 одиночными карданными шарнирами:

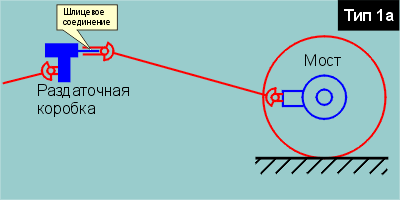

а) Трубчатый карданный вал с двумя шарнирами со шлицами на той части карданного вала, которая вставляется в раздаточную коробку (slip yoke shaft). Применяется в качестве заднего карданного вала на Wrangler, Cherokee и Grand Cherokee

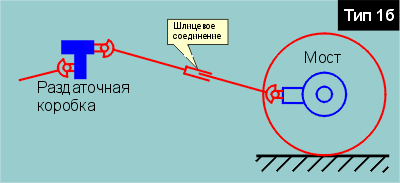

б) Телескопический карданный вал  - вал с двумя карданными шарнирами и шлицевой частью посередине (fixed yoke shaft). применялся на автомобилях серии CJ.

2. Карданные валы с с двойным карданным шарниром:

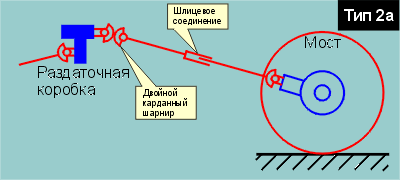

а) Карданный вал с двойным карданным шарниром и одинарным шарниром. Применяется в качестве переднего кардана на автомобилях Jeep.

б) Карданный вал с двойным карданным шарниром и с шарниром равных угловых скоростей. Применяется в качестве переднего кардана на автомобилях Jeep Grand Cherokee с 1996 года.

 Примечание:
ШРУС - шарнир равных угловых скоростей. Историю его создания можно почитать здесь.
