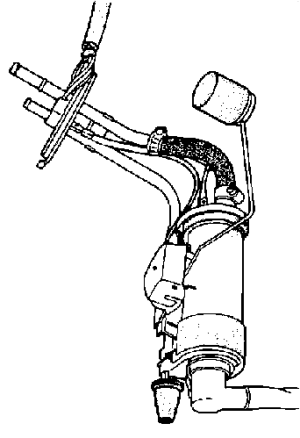

Бензонасос

Бензонасос шестеренчатого типа, с питанием 12 Вольт. Нагнетает топливо в систему впрыска. Когда бензонасос выключен, обратный клапан бензонасоса предотвращает слив топлива обратно в бензобак. Таким образом, при неработающем бензонасосе обратный клапан поддерживает давление в системе от 1,3 до 2,7 Атм.

При работе системы, регулятор давления поддерживает давление в системе около 2,14 Атм (ваккуум подается к регулятору). В случае отсутствия вакуума, давление в системе возрастает до 2,9 Атм.

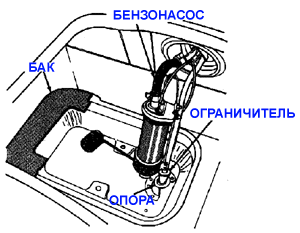

Положение в бензобаке

Питание бензонасоса

Напряжение питания на бензонасос поступает с реле бензонасоса через балластный резистор (если таковой установлен).

Но в режиме полностью открытого дросселя полное напряжение поступает на бензонасос в обход балластного резистора с реле балластного резистора.

Примечание: На автомобилях с 1993 модельного года балластный резистор не применяется.

Фотографии Фотографии бензонасоса BOSH с Cherokee 92 года, замененного из-за неисправности

Фотографии бензонасоса в сборе для Cherokee 94 года

Снятие бензонасоса

Технический бюллютень компании Крайслер о диагностике бензонасоса

Бензонасос в сборе. Заводской номер
