Реле автоматической отсечки
(реле автоматического отключения подачи топлива)

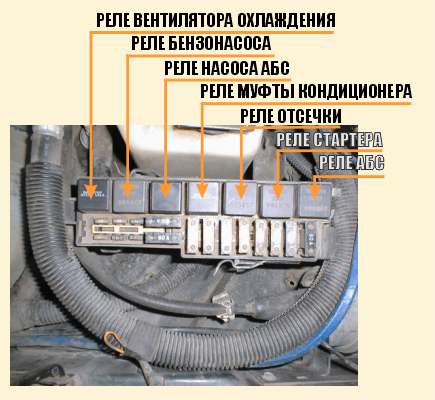

Реле автоматической отсечки (Automatic Shutdown Relay - ASD или ASR) расположено в центре распределения электропитания.

Когда PCM подает "массу" на реле, реле включаются. При этом на реле  "+" подключен постоянно.
Через реле отсечки питание подается на:
форсунки;
катушка зажигания;
обмотка возбуждения генератора;

SBEC контролирует включение реле через поступление напряжения 12 Вольт на свою клемму №57. Если напряжение не появилось, значит реле не сработало и SBEC записывает в коды диагностики код ошибки (код 42)
