Single Board Engine Controller (SBEC)

Многоточечная система впрыска топлива Mopar управляется цифровым процессором, названным Single Board Engine Controller (SBEC).

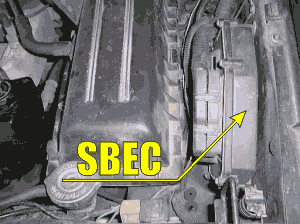

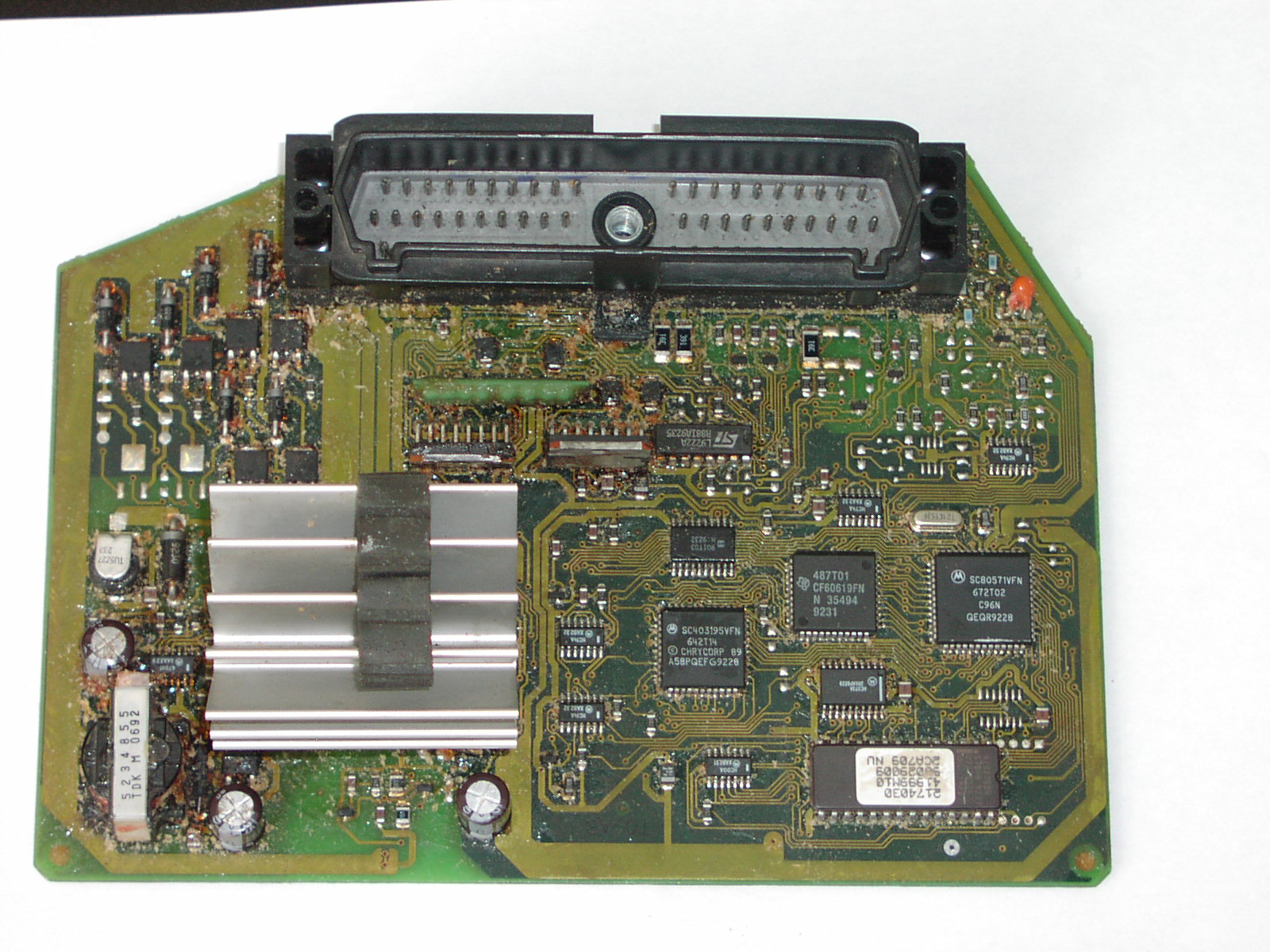

Основой SBEC служит микропроцессор Motorola MC68HC11E9 с флэш-памятью объемом 256 Кбайт.



Кликните для увеличения

SBEC получает информацию от различных датчиков. Основываясь на этой информации, он обеспечивает точное количество топлива и правильное время искрообразования в соответствии с требуемой скоростью и нагрузкой автомобиля.

Надо отметить, что в отличие от ранее применяемого на автомобилях с двигателем 4 литра блока ECU, все наиболее важные параметры работы силового агрегата контролируются в SBEC. Кроме собственно впрыска топлива и зажигания, SBEC регулирует напряжение бортовой сети (т.е. выполняет функции регулятора напряжения), управляет кондиционером и АКПП ( за исключением AW4, имеющей собственный контроллер)

Режимы работы

Зажигание включено (Key ON mode);
режим запуска (crank mode);
режим разогрева (Warmup mode);
режим холостого хода (idle mode);
режим движения с постоянной скоростью (cruise mode);
режим разгона (acceleration mode);
режим полностью открытого дросселя (WOT);
режим торможения двигателем (deceleration mode);
режим выключенного зажигания (Key OFF mode)

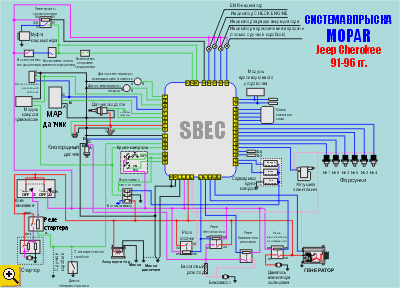

Схема

А также в формате pdf

А также в формате flash

Заводские номера контроллеров автомобилей XJ, ZJ, YJ

Разъем контроллера системы впрыска (SBEC)

Диагностический разъем

Логика (математика) контроллера системы впрыска

Программа диагностики DRBPC
