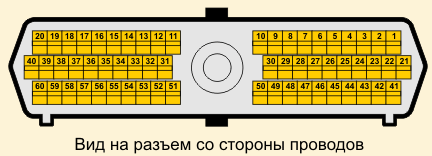

Контакт
|
Цвет провода |
Функция |
|
1
|
Темнозеленый/красный*
|
Сигнал с датчика MAP |
|
2
|
Светлокоричневый/черный*
|
Датчик температуры охлаждающей жидкости |
|
3
|
Красный |
Аккумулятор |
|
4
|
Черный/светло-голубой*
|
"Земля" датчиков
|
|
5
|
Черный/белый*
|
"Земля" сигнальная |
|
6
|
Фиолетовый/белый*
|
5 Вольт |
|
7
|
Оранжевый
|
8 Вольт |
|
8
|
—
|
—
|
|
9
|
Темносиний
|
Питание с замка зажигания
|
|
10
|
Фиолетовый |
Датчик усилителя руля (для 2,5-литровых двигателей) |
|
11
|
Черный/светлокоричневый*
|
"Земля" питания
|
|
12
|
Черный/светлокоричневый*
|
"Земля" питания |
|
13
|
Светлоголубой/коричневый*
|
Форсунка 4
|
|
14
|
Желтый/белый*
|
Форсунка 3
|
|
15
|
Светлокоричневый
|
Форсунка 2
|
|
16
|
Белый/темносиний*
|
Форсунка 1
|
|
17
|
—
|
—
|
|
18
|
—
|
—
|
|
19
|
Серый |
Катушка зажигания (-)
|
|
20
|
Темнозеленый
|
Обмотка возбуждения генератора
|
|
21
|
Черный/красный*
|
Датчик температуры воздуха |
|
22
|
Оранжевый/темносиний*
|
Датчик положения дроссельной заслонки |
|
23
|
|
|
|
24
|
Серый/черный*
|
Датчик положения коленвала |
|
25
|
Малиновый |
На диагностический разъем (SCI TRANS)
|
|
26
|
Фиолетовый/коричневый*
|
CCD (+)
|
|
27
|
Светлоголубой |
Выключатель испарителя кондиционера |
|
28
|
Светлозеленый |
Выключатель испарителя кондиционера |
|
29
|
Белый/малиновый* |
Включатель стоп-сигнала (—)
|
|
30
|
Коричневый/желтый*
|
Датчик положения трансмиссии "Park-Neutral"
(только для автоматических коробок) |
|
31
|
Темносиний/малиновый* |
Электровентилятор |
|
32
|
Черный/малиновый*
|
Индикатор "Check engine"
|
|
33
|
Светлокоричневый/красный*
|
Соленоид круиз-контроля (вакуум)
|
|
34
|
Темносиний/оранжевыйD*
|
Реле муфты компрессора кондиционера |
|
35
|
—
|
—
|
|
36
|
Темнозеленый/желтый |
Индикатор "Check Gauge" |
|
37
|
—
|
—
|
|
38
|
Малиновый/черный* |
Форсунка 5 (для 6цилиндровых двигателей) |
|
39
|
Серый/красный*
|
Мотор холостого хода |
|
40
|
Коричневый/белый*
|
Мотор холостого хода |
|
41
|
Черный/темнозеленый*
|
Кислородный датчик |
|
42
|
|
|
|
43
|
Серый/светлосиний*
|
Тахометр |
|
44
|
Светлокоричневый/желтый*
|
Датчик положения распредвала |
|
45
|
Светлозеленый
|
На диагностический разъем (SCI RECEIVE) |
|
46
|
Белый/черный |
CCD (-)
|
|
47
|
Белый/оранжевый*
|
Датчик скорости
|
|
48
|
Коричневый/красный*
|
Круиз-контроль (SET)
|
|
49
|
Желтый/красный*
|
Круиз-контроль ( IGNITION)
|
|
50
|
Белый/светлозеленый*
|
Круиз-контроль (RESUME)
|
|
51
|
Темносиний/желтый
|
Реле бензонасоса и реле отсечки (ASD) |
|
52
|
—
|
|
|
53
|
Светлозеленый/красный*
|
Соленоид круиз-контроля (VENT)
|
|
54
|
Оранжевый/черный*
|
Индикатор переключения передач (для ручных коробок) |
|
55 |
|
—
|
|
56
|
—
|
—
|
|
57
|
Темнозеленый/оранжевый*
|
Питание с реле отсечки (ASD) |
|
58
|
Светлозеленый/черный*
|
Форсунка 6 (для 6цилиндровых двигателей) |
|
59
|
Фиолетовый/черныйD*
|
Мотор холостого хода |
|
60
|
Желтый/черный*
|
Мотор холостого хода |
