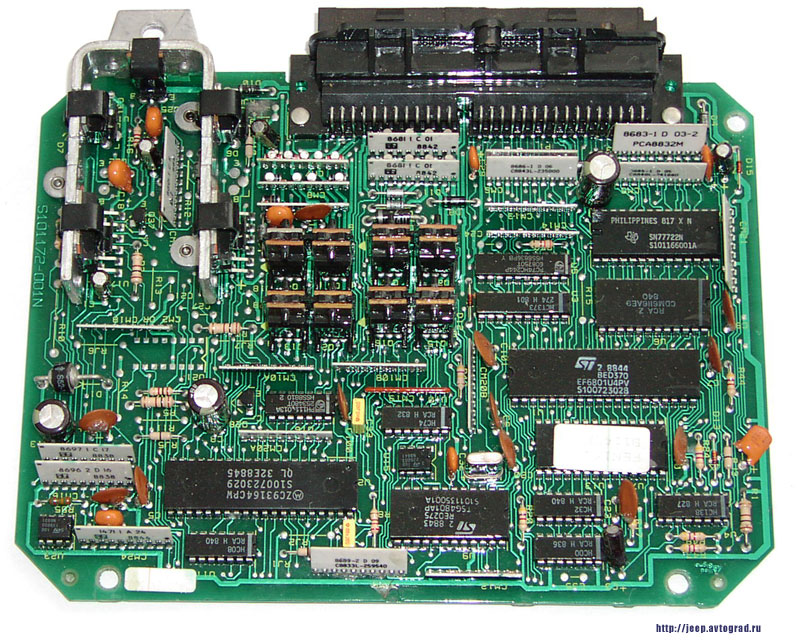

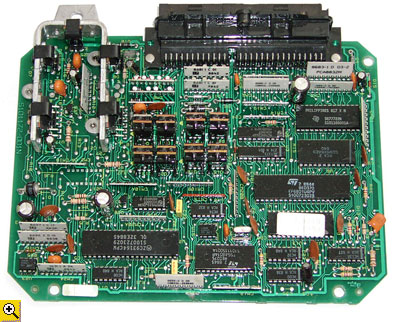

Electronic control unit или ECU

Многоточечная система впрыска топлива Renix управляется цифровым микропроцессором, названным electronic control unit или ECU. ECU получает информацию от различныз датчиков. Основываясь на этой информации, ECU обеспечивает точное количество топлива и правильное время искрообразования в соответствии с требуемой скоростью и нагрузкой автомобиля.

Кликните для увеличения

Заводской номер детали (XJ)

Годы выпуска

87-88

89-90

I-6, ручн.коробка

53005 407

53005 429

I-6, авт.коробка

53005 406
53007 842

53005 428

I-6, этил.бензин (Экспорт из США)

53007 474

I-4, ручн.коробка

53004 763

I-4, авт.коробка

53004 764

Заводской номер детали (YJ)

Годы выпуска

87-90

I-6, ручн.коробка

53005 522

I-6, авт.коробка

53005 523

I-4,

53005 023

Режимы работы

Зажигание включено (Key ON mode);
режим запуска (crank mode);
режим разогрева (Warmup mode);
режим холостого хода (idle mode);
режим движения с постоянной скоростью;
режим торможения двигателем (deceleration mode);
режим полностью открытого дросселя (WOT);
режим выключенного зажигания (Key OFF mode)

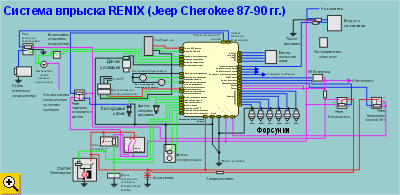

Схема

Кликните для увеличения

А также в формате pdf

А также в формате flash

Диагностика

Диагностировать эту систему впрыска может Snap-on Scanner
